RDR5 ସିରିଜ୍ ଥର୍ମାଲ୍ ରିଲେ (ରିଲେ) ମୁଖ୍ୟତଃ AC50/60Hz ସର୍କିଟରେ ପ୍ରୟୋଗ କରାଯାଏ, 690V ପର୍ଯ୍ୟନ୍ତ ମୂଲ୍ୟାଙ୍କିତ ଅପରେଟ୍ ଭୋଲଟେଜ୍, ମୂଲ୍ୟାଙ୍କିତ ଇମ୍ପଲ୍ସ ସହ୍ୟ ଭୋଲଟେଜ୍
Uimp(kv):8, ରେଟେଡ୍ କରେଣ୍ଟ 0.1-93(A), ଦୀର୍ଘ ସମୟ କାମ କିମ୍ବା ବିଚ୍ଛିନ୍ନତା ଦୀର୍ଘ ସମୟ ସର୍କିଟ୍ ଏବଂ ମୋଟର ଓଭରଲୋଡ୍ ଭାଙ୍ଗିବା, ସୁରକ୍ଷା କରିବା।
ମାନକ: IEC 60947-4-1 GB14048.4
୧.ଏକୀକରଣ ପୋଷାକ ଡିଜାଇନ୍ - କଣ୍ଟାକ୍ଟର୍ ଭଳି ସମାନ ଡିଜାଇନ୍ ଗ୍ରହଣ କରନ୍ତୁ, ସୁନ୍ଦର ସାରାଂଶ
୨. ସଠିକ୍ କାର୍ଯ୍ୟକ୍ଷମ ସୂଚକ - ପ୍ରକୃତ ପରିସ୍ଥିତି ପାଇଁ ସଠିକ୍ ବିଦ୍ୟୁତ୍ ସେଟ୍
3. ଅଧିକ ନିର୍ଭରଯୋଗ୍ୟ ବୈଶିଷ୍ଟ୍ୟ - ତାପମାତ୍ରା କ୍ଷତିପୂରଣ, କାର୍ଯ୍ୟ ସୂଚକ କାର୍ଯ୍ୟ।
4. ସୁବିଧାଜନକ ସଂସ୍ଥାପନ ଏବଂ ଯୋଗଦାନ - କଣ୍ଟାକ୍ଟର ସହିତ ମିଳିତ ସଂସ୍ଥାପନ ଏବଂ ପୃଥକ ସଂସ୍ଥାପନ, ଦ୍ରୁତ ବ୍ରେକ୍ କାର୍ଯ୍ୟ; ସୁରକ୍ଷିତ ପୁନଃସେଟିଂ ପାଇଁ ନବ୍ ଘୂରାନ୍ତୁ
ସର୍କିଟ୍ ଏବଂ ମୋଟର ଓଭରଲୋଡ୍ ସହିତ ଥର୍ମାଲ୍ ରିଲେ, ବ୍ରେକ୍ ପ୍ରୋଟେକ୍ଟ।

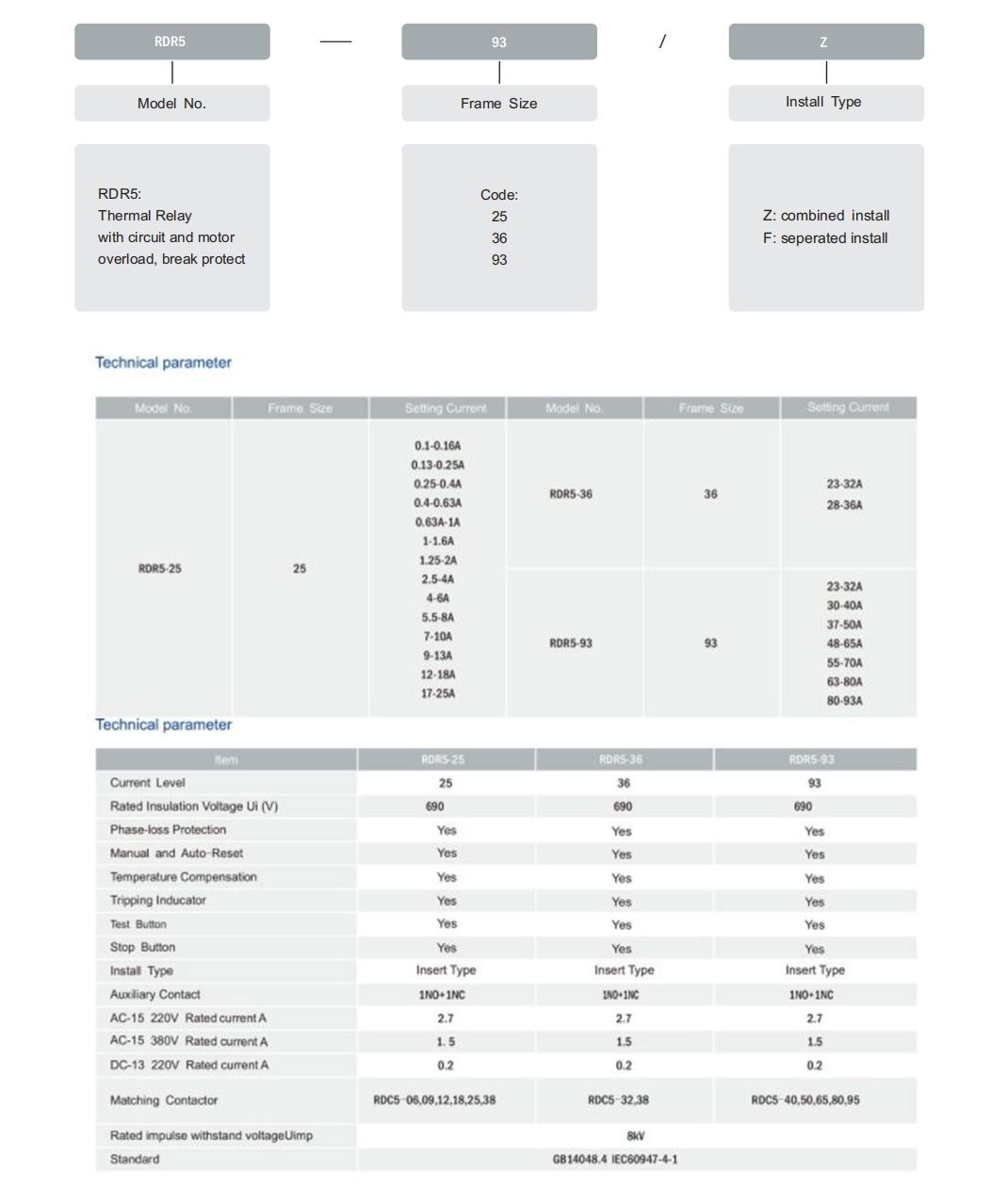

ଟେକନିକାଲ୍ ପାରାମିଟର୍
| ମଡେଲ ନମ୍ବର | ଫ୍ରେମ୍ ଆକାର | ବର୍ତ୍ତମାନ ସେଟ୍ ହେଉଛି | ମଡେଲ ନମ୍ବର | ଫ୍ରେମ୍ ଆକାର | ବର୍ତ୍ତମାନ ସେଟ୍ ହେଉଛି |
| ଆରଡିଆର୫-୨୫ | 25 | ୦.୧-୦.୧୬କ |
୦.୧୩-୦.୨୫କ ୦.୨୫-୦.୪କ ୦.୪-୦.୬୩ଏ ୦.୬୩-୧କ ୧-୧.୬କ ୧.୨୫-୨କ ୨.୫-୪କ ୪-୬କ ୫-୫.୮କ ୭-୧୦କ ୯-୧୩କ ୧୨-୧୮କ ୧୭-୨୫କଆରଡିଆର୫-୩୬36୨୩-୩୨କ ୨୮-୩୬କଆରଡିଆର୫-୯୩93୨୩-୩୨କ ୩୦-୪୦କ ୩୭-୫୦କ ୪୮-୬୫କ ୫୫-୭୦ଏ ୬୩-୮୦ଏ ୮୦-୯୩ଏ
ଟେକନିକାଲ୍ ପାରାମିଟର୍
| ଆଇଟମ୍ | ଆରଡିଆର୫-୨୫ | ଆରଡିଆର୫-୩୬ | ଆରଡିଆର୫-୯୩ |
| ବର୍ତ୍ତମାନର ସ୍ତର | 25 | 36 | 93 |
| ମୂଲ୍ୟାଙ୍କିତ ଇନସୁଲେସନ ଭୋଲଟେଜ Ui(V) | ୬୯୦ | ୬୯୦ | ୬୯୦ |
| ପର୍ଯ୍ୟାୟ-କ୍ଷୟ ସୁରକ୍ଷା | ହଁ | ହଁ | ହଁ |
| ମାନୁଆଲ୍ ଏବଂ ଅଟୋ-ରିସେଟ୍ | ହଁ | ହଁ | ହଁ |
| ତାପମାତ୍ରା କ୍ଷତିପୂରଣ | ହଁ | ହଁ | ହଁ |
| ଟ୍ରିପିଂ ଇଣ୍ଡ୍ୟୁସେଟର୍ | ହଁ | ହଁ | ହଁ |
| ପରୀକ୍ଷା ବଟନ୍ | ହଁ | ହଁ | ହଁ |
| ବନ୍ଦ କରିବା ବଟନ୍ | ହଁ | ହଁ | ହଁ |
| ସଂସ୍ଥାପନ ପ୍ରକାର | ପ୍ରକାର ସନ୍ନିବେଶ କରନ୍ତୁ | ପ୍ରକାର ସନ୍ନିବେଶ କରନ୍ତୁ | ପ୍ରକାର ସନ୍ନିବେଶ କରନ୍ତୁ |
| ସହାୟକ ଯୋଗାଯୋଗ | 1NO+1NC | 1NO+1NC | 1NO+1NC |
| AC-15 220V ରେଟେଡ୍ କରେଣ୍ଟ A | ୨.୭ | ୨.୭ | ୨.୭ |
| AC-15 380V ରେଟେଡ୍ କରେଣ୍ଟ A | ୧.୫ | ୧.୫ | ୧.୫ |
| AC-13 220V ରେଟେଡ୍ କରେଣ୍ଟ A | ୦.୨ | ୦.୨ | ୦.୨ |
| ମେଳ ଖାଉଥିବା କଣ୍ଟାକ୍ଟର୍ | ଆରଡିସି୫-୦୬,୦୯,୧୨,୧୮,୨୫,୩୮ | ଆରଡିସି୫-୩୨,୩୮ | ଆରଡିସି୫-୪୦,୫୦,୬୫,୮୦,୯୫ |
| ମୂଲ୍ୟାଙ୍କିତ ଆବେଗ ବିଦ୍ୟୁତ୍ ସହିତ ସହ୍ୟ କରେUimp | ୮କିଲୋୱାଟ | ||
| ମାନାଙ୍କ | GB14048.4 IEC60947-4-1 | ||
| ମୋଡଲ୍ ନମ୍ବର | ଫ୍ରେମ୍ ଆକାର | କରେଣ୍ଟ ସେଟ୍ କରାଯାଉଛି | ମଡେଲ୍ ନମ୍ବର | ଫ୍ରେମ୍ ଆକାର | ବର୍ତ୍ତମାନ ସେଟ୍ ହେଉଛି | |||
| ଆରଡିଆର୫-୨୫ | 25 | ୦.୧-୦.୧୬କ ୦.୧୩-୦.୨୫କ ୦.୨୫-୦.୪କ ୦.୪-୦.୬୩ଏ ୦.୬୩ଏ-୧ଏ ୧-୧.୬କ ୧.୨୫-୨କ ୨.୫-୪କ ୪-୬କ ୫.୫-୮କ ୭-୧୦କ ୯-୧୩କ ୧୨-୧୮କ ୧୭-୨୫କ | ଆରଡିଆର୫-୩୬ | 36 | ୨୩-୩୨କ ୨୮-୩୬କ | |||
| ଆରଡିଆର୫-୯୩ | 93 | ୨୩-୩୨କ ୩୦-୪୦କ ୩୭-୫୦କ ୪୮-୬୫କ ୫୫-୭୦ଏ ୬୩-୮୦ଏ ୮୦-୯୩ଏ | ||||||
| ଆରଡିଏ୫-୨୫ | ଆରଡିଆର୫-୩୬ | ଆରଡିଆର୫-୯୩ | ||||||
| ବର୍ତ୍ତମାନର ସ୍ତର | ୨୫ ୩୬ ୯୩ | |||||||
| ମୂଲ୍ୟାଙ୍କିତ ଇନସୁଲେସନ ଭୋଲଟେଜ Ui (V) | ୬୯୦ | ୬୯୦ | ୬୯୦ | |||||
| ପର୍ଯ୍ୟାୟ-କ୍ଷୟ ସୁରକ୍ଷା | ହଁ | ହଁ | ହଁ | |||||
| ମାନୁଆଲ୍ ଏବଂ ଅଟୋ-ରିସେଟ୍ | ହଁ | ହଁ | ହଁ | |||||
| ତାପମାତ୍ରା କ୍ଷତିପୂରଣ | ହଁ | ହଁ | ହଁ | |||||
| ଟ୍ରିପିଂ ଇଣ୍ଡ୍ୟୁସେଟର୍ | ହଁ | ହଁ | ହଁ | |||||
| ଟେଷ୍ଟ ବଟନ୍ | ହଁ | ହଁ | ହଁ | |||||
| ବନ୍ଦ କରିବା ବଟନ୍ | ହଁ | ହଁ | ହଁ | |||||
| ସଂସ୍ଥାପନ ପ୍ରକାର | ପ୍ରକାର ଭର୍ତ୍ତି କରନ୍ତୁ | ପ୍ରକାର ଭର୍ତ୍ତି କରନ୍ତୁ | ପ୍ରକାର ଭର୍ତ୍ତି କରନ୍ତୁ | |||||
| ସହାୟକ ଯୋଗାଯୋଗ | 1NO+1NC | 1NO+1NC | 1NO+1NC | |||||
| AC-15 220V ରେଟେଡ୍ କରେଣ୍ଟ A | ୨.୭ | ୨.୭ | ୨.୭ | |||||
| AC-15 380V ରେଟେଡ୍ କରେଣ୍ଟ A | ୧.୫ | ୧.୫ | ୧.୫ | |||||
| DC-13 220V ମୂଲ୍ୟାଙ୍କିତ ବିଦ୍ୟୁତ୍ ବାହ୍ୟ A | ୦.୨ | ୦.୨ | 02 | |||||
| ମେଳ ଖାଉଥିବା କଣ୍ଟାକ୍ଟର୍ | ଆରଡିସି୫-୦୬.୦୯,୧୨,୧୮,୨୫.୩୮ | ଆରଡିସି୫-୩୨,୩୮ | ଆରଡିସି୫-୪୦,୫୦,୬୫,୮୦.୯୫ | |||||
| ମୂଲ୍ୟାଙ୍କିତ ଆବେଗ ବିଦ୍ୟୁତ୍ ସହିତ ସହ୍ୟ କରେUimp | ୮କେଭି | |||||||
| ମାନାଙ୍କ | G814048.4 IEC60947-4-1 | |||||||
